Szivárgáshidraulikai modellezés, két példa        (2019-01-28)

1.példa

Felszín alóli párolgás és növényi párologtatás, szép magyar
szóval EvapoTranspiráció azaz ET csomag alkalmazása tervezett
ültetvény vízszintekre gyakorolt hatásának a szimulációja.

Mély tükrű talajvíztartó és az alatti sekély rétegvíztartóra 9
db tervezett kútnak a vízszintet csökkentő hatását szimuláltam
(2010-ben 36.számú referencia modellem).

A kútsor a felszíntől számított 2.modell réteget szűrőzi, az
ültetvényben az 1.modell réteg felszínén szamóca és kajszibarack
ültetvény volt tervezve.

A tervezett szamóca ültetvény (ÉNyÉ-i kisebb téglalap) 1,6 ha
fóliája egész évben a talaj felszínén van, 80 cm széles sáv
takarva van és 80 cm közlekedő sáv fólia nélküli. A szamóca
öntözése fólia alatt, csepegtetve történik, 65 napon keresztül.
Amit öntözünk, azt a növény elpárologtatja (transpiráció), de a
fólia miatt a mély tükrű talajvíz felszín alóli párolgása közel
a felére csökken, hiszen a fólia vízzáró. Ezért a szamóca
területén arányosan csökkentettem a felszín alóli párolgást.

A mintegy 2,9 ha tervezett kajszibarack ültetvény (alsó nagyobb
téglalap) öntözése terepszint alatt fél méter mélyre beépített
szivárgókkal, tövenként fog történni, évi 40 napig. A terület
kb. felén, a teljes gyökérzónában az öntözés hatására kialakul a
mély helyzetű talajvíz felszín alóli párolgását akadályozó,
közel telített, azaz kétfázisú zónája. Mivel ez csak 40 napig
áll fenn, ezért a felszín alóli párolgás gátja csak az időszak
arányában és figyelemmel a geometriára is ha nem is sokat, de
csökkent.

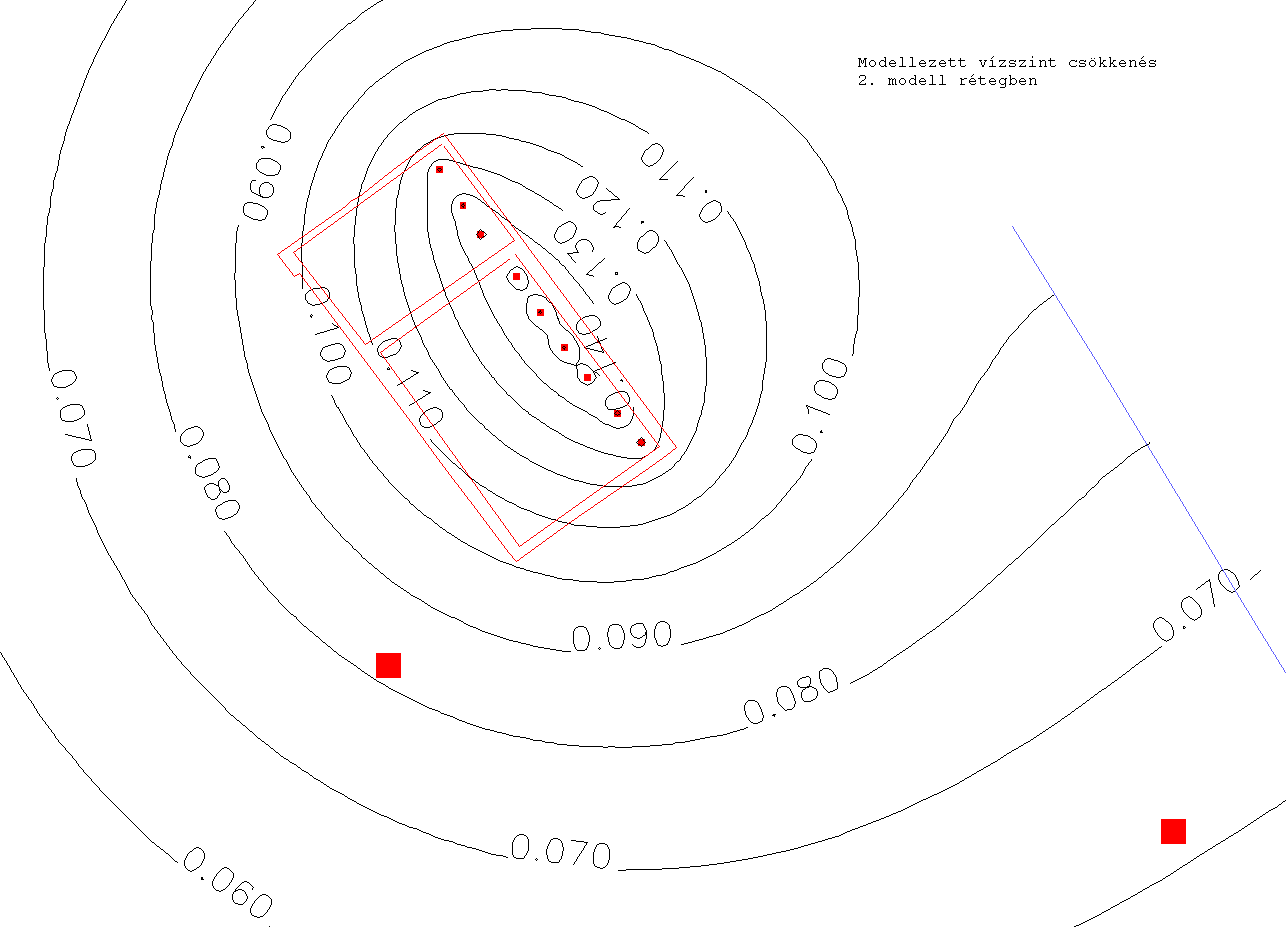

1.ábra, 2.modell réteg szimulált víz(nyomás)szint csökkenés (m)

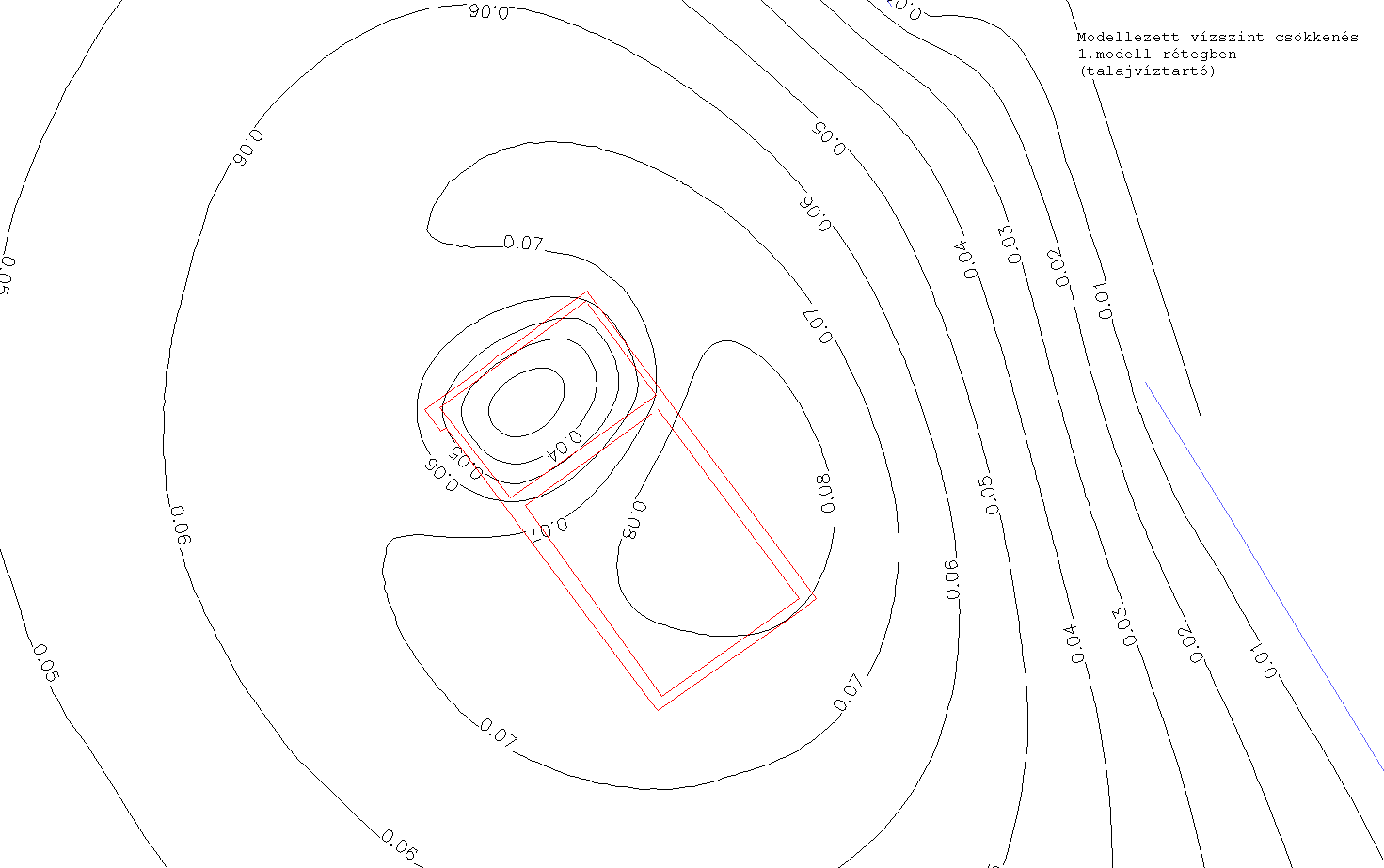

2.ábra, 1.modell réteg szimulált vízszint csökkenés (m)

A 2.ábrán kivehető hogy a szimulált vízszint csökkenés a szamóca
alatt 3-6 cm, holott a kútsor depressziós teréhez közel van,
illetve a délebbi kajszi ültetvény irányában húzódott el a
leszívás vagyis a vízszint csökkenésnek a talajvíztartóban
8-9 cm-esre tehető mélypontja. Míg a 2.modell rétegben (1.ábra)
a vízszint csökkenés izovonalai a kútsor körül az elvárható
elnyújtott "szilvamag" alakúak.

Mi a tanulság?
Az ET csomag, ami a talajvíz vízháztartásának a legnagyobb
fogyasztóját írja le, kicsi (szamóca) és egészen kicsi (kajszi)
változása is nyomot hagy a depressziós tér alakjában, ami
inkább a vízszint változás, mint vízszint izovonalas térképen
látható jól.


2.példa

Folyó csomag, szép magyar szóval River (később RIV)
használatára példa:

Dunaújváros Szalki-szigeti vízmű VI.sz.tervezett csáposkútjának
a meglévő csápos kutakra való hatásának a szimulációja volt a
cél. Amit alább bemutatok az a Duna folyóra történő kalibráció a
RIV csomag segítségével.
(2017-ben 61.számú referencia modellem).

A Duna középvízi szintjére és annak ezen a folyó szakaszon
jellemző kereken 10 cm / 1 fkm vízszint esésre lett a modell
kalibrálva, aminek 1.rétegében volt a RIV, a 2. modell réteg az
alatta lévő homokos kavics vízadó. A regionális modell
kalibráció során az ET-vel is számoltunk, pedig parti szűrésnél
el szokták hanyagolni (a vízmérlegben tényleg kis szerepe van az
ET-nek, de nem nulla). A modell folyás irányú mérete közel 4 km,
a 0,2 m-es, azaz 20 cm-es vízszint esés még a Duna alatti
rétegben is jól kivehetően kb. 2 km alatt következik be, a
szintje pedig a középvizit adta ki cm-re pontosan az 1.modell
rétegben.

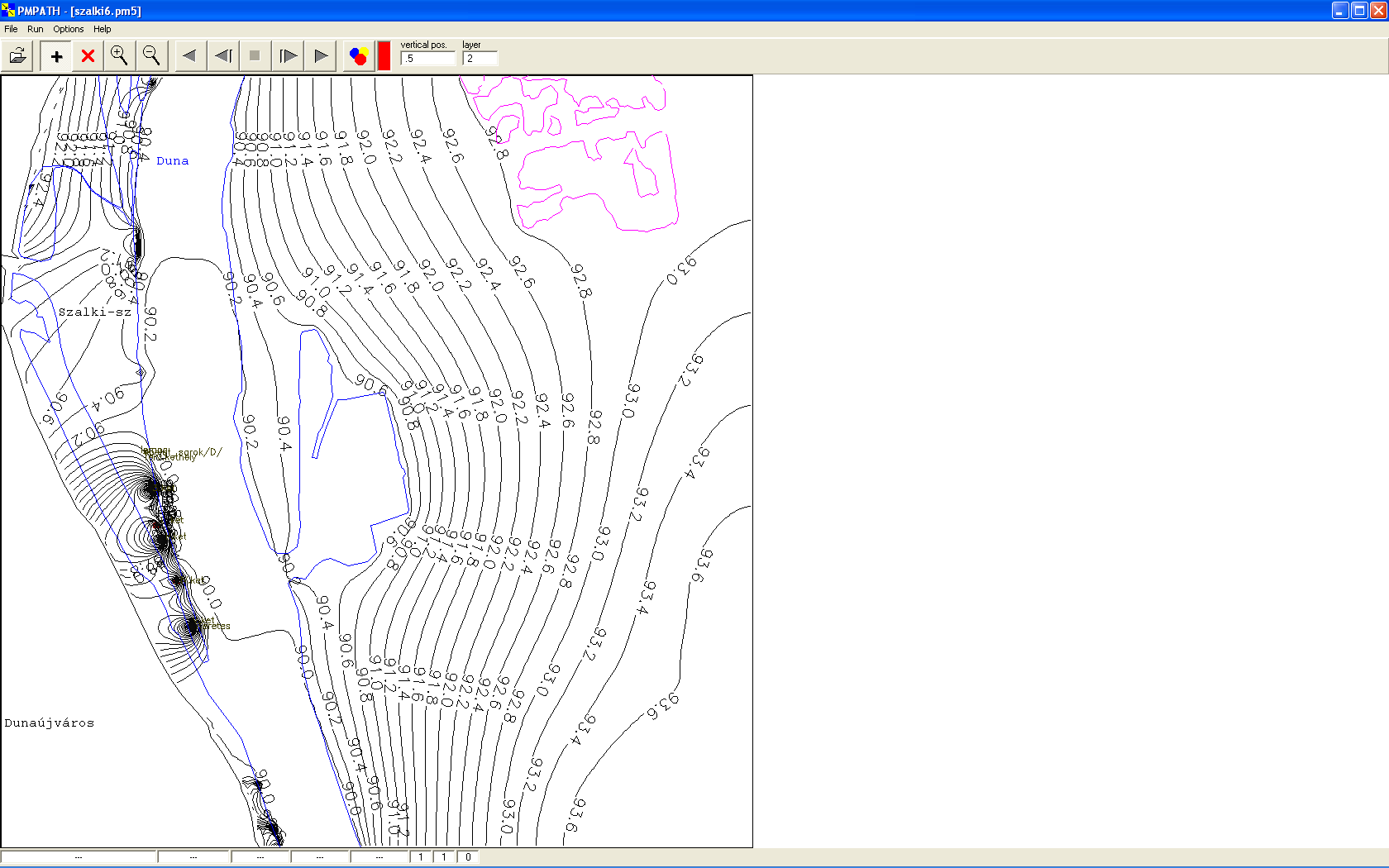

3.ábra, 2.modell réteg kaibrált vízszint a Duna medre alatt

Mi a tanulság?
A RIV csomag, ami a folyó és a vele oldalról érintkező talajvíz
tartó közötti vízforgalmat számolja mindkét irányban, a valós
viszonyokhoz paraméterezhető. Ezt a kalibrációt "csak" azért
raktam a kirakatba, mert eddig ahány mások által készített
partiszűrésű szivárgáshidraulikai modellt láttam, mindegyik a
kútsor közepére szerkesztett, azaz változatlan, vízszinttel
számolt a teljes partiszűrésű szakaszon. Még egyszerűbben
fogalmazva, mintha a folyó tó lenne, úgy modelleztek.

Első közelítésre végül is jó, de úgy befejezni, hogy a folyóból
tó lesz? :-(
